“U152中型6立方带齿四绳抓斗，抓取水泥、铁皮等”参数说明
| 是否有现货： | 是 | 认证： | ISO90001 |
| 结构： | 抓斗式 | 种类： | 吊夹具 |
| 型号： | U152 | 规格： | U152中型6立方 |
| 商标： | 亚重 | 包装： | 裸装 |
| 抓斗类型： | 中型 | 配用起重机吨位： | 20 |
| 抓取料重： | 5-9.3 | 滑轮直径： | Φ700 |
| 物料比重： | 1-1.7t/m3 | 钢丝绳直径： | Φ27 |
| 产量： | 10000 |
“U152中型6立方带齿四绳抓斗，抓取水泥、铁皮等”详细介绍
有要求的产品根据具体 型号 规格 货期进行报价！以上价格仅供参考！咨询电话
15837359159/0373-8827000

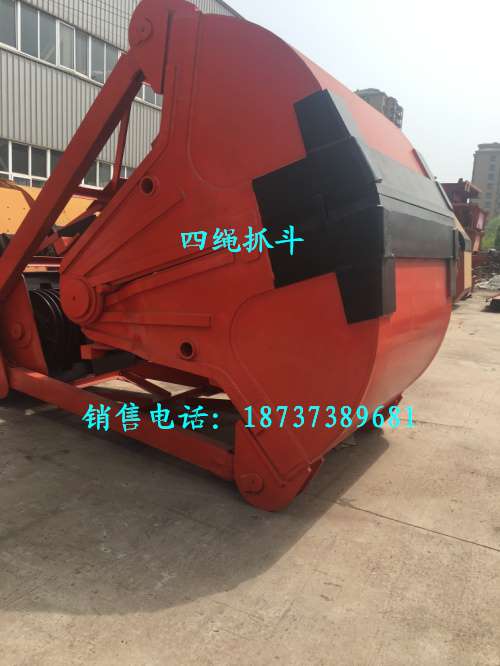

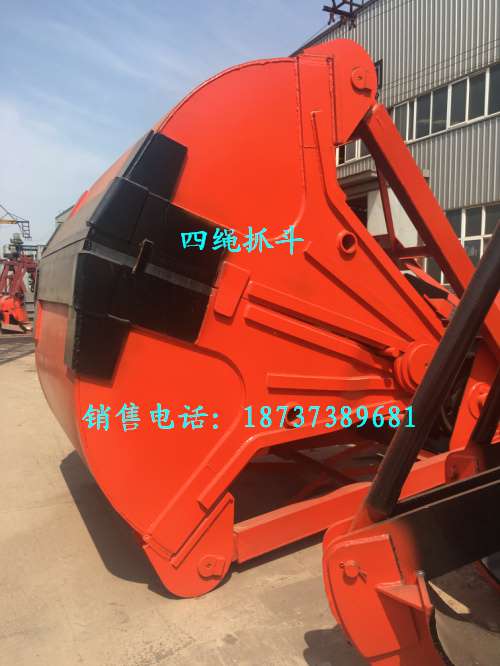

实拍四绳抓斗图
四绳抓斗工作原理
在各类起重机上，配有两组电机卷筒（即电动葫芦），每组卷筒引出两根钢丝绳，其中两根成一组分别生根在抓斗平衡架两端作支持用，另一组钢丝绳经过上横梁的滑轮和下横梁的滑轮，组成滑轮组，起开闭斗部作用。 工作开始时，支持钢丝绳将抓斗起吊在适当的位置上，然后放下开闭钢丝绳，这时靠下横梁的自重迫使斗部以下横梁轴为中心将斗部打开，当斗部开到两耳板的碰块相撞时，即斗部打开最大极限。开斗时，上横梁滑轮和下横梁滑轮的中心距恢复到原来的位置，这样就完成了抓取物料的过程。在闭合的斗部里已经装满了物料，最后提升开闭钢丝绳，整个抓斗亦被吊起，经行车移动到所需卸料场上，开斗卸下所抓取的物料。

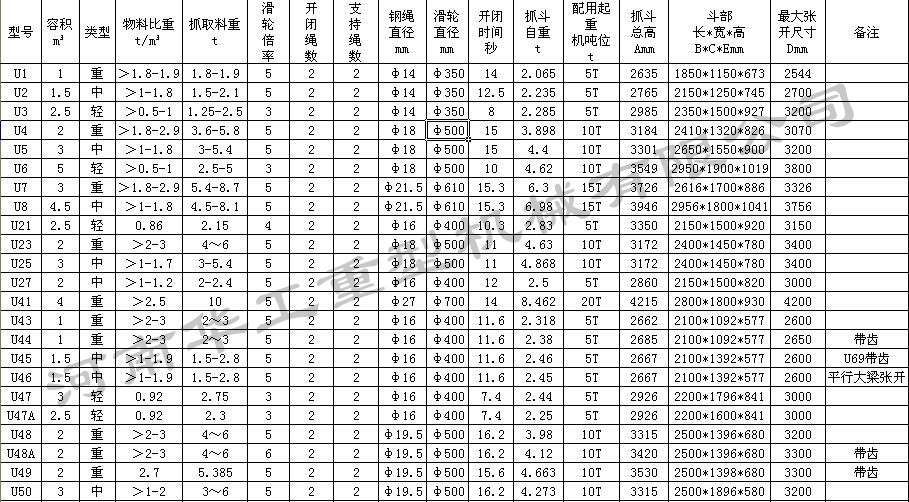

四绳抓斗参数
在各类起重机上，配有两组电机卷筒（即电动葫芦），每组卷筒引出两根钢丝绳，其中两根成一组分别生根在抓斗平衡架两端作支持用，另一组钢丝绳经过上横梁的滑轮和下横梁的滑轮，组成滑轮组，起开闭斗部作用。 工作开始时，支持钢丝绳将抓斗起吊在适当的位置上，然后放下开闭钢丝绳，这时靠下横梁的自重迫使斗部以下横梁轴为中心将斗部打开，当斗部开到两耳板的碰块相撞时，即斗部打开最大极限。开斗时，上横梁滑轮和下横梁滑轮的中心距恢复到原来的位置，这样就完成了抓取物料的过程。在闭合的斗部里已经装满了物料，最后提升开闭钢丝绳，整个抓斗亦被吊起，经行车移动到所需卸料场上，开斗卸下所抓取的物料。
四绳抓斗参数
U152四绳抓斗参数
容积6立方，类型中型，物料比重＞1-1.7t/m³，抓取料重6-10.02t，5倍滑轮倍率，开闭绳数2，支持绳数2，钢丝绳直径φ28mm，滑轮直径φ700mm，抓斗自重10.287t，配20t天车，抓斗总高5055mm，斗部长*宽*高=3200*2288*1160mm，最大张开尺寸4720mm，带齿四绳抓斗
四绳抓斗型号
U1重型1立方四绳抓斗、U2中型1.5立方四绳抓斗、
U3轻型2.5立方四绳抓斗、U27中型2立方四绳抓斗、
U21轻型2.5立方四绳抓斗、U99重型0.5立方四绳抓斗、
U100超重型0.5立方四绳抓斗、Z1重型1立方四绳抓斗、
Z15中型1.5立方四绳抓斗、Z25轻型2.5立方四绳抓斗、
U4重型2立方四绳抓斗、U5中型3立方四绳抓斗、
U6轻型5立方四绳抓斗、U23重型2立方四绳抓斗、
U25中型3立方四绳抓斗、SZ3中型3立方四绳抓斗、
U7重型3立方四绳抓斗、U8中型4.5立方四绳抓斗、
U43重型1立方四绳抓斗、U44重型1立方四绳抓斗、
U45中型1.5立方四绳抓斗、U46中型1.5立方四绳抓斗、
U47轻型3立方四绳抓斗、、U47A轻型2.5立方四绳抓斗、
U67中型1.5立方四绳抓斗、U48重型2立方四绳抓斗、
U48A重型2立方四绳抓斗、U49重型2立方四绳抓斗、
U50中型3立方四绳抓斗、U51中型3立方四绳抓斗、
U52轻型6立方四绳抓斗、U41重型4立方四绳抓斗、
U53重型3立方四绳抓斗、U54重型3立方四绳抓斗、
U55中型4.5立方四绳抓斗、U76中型4.5立方四绳抓斗、
U63中型3立方四绳抓斗、U101超重型0.75立方四绳抓斗、
U102超重型0.75立方四绳抓斗、U105重型1立方四绳抓斗、
U106重型1立方四绳抓斗、U106重型1立方四绳抓斗、
U106重型1立方四绳抓斗、U106重型1立方四绳抓斗、
U106重型1立方四绳抓斗、U109中型1.5立方四绳抓斗、
U110中型1.5立方四绳抓斗、U113轻型2.5立方四绳抓斗、
U115超重型1.5立方四绳抓斗、U116超重型1.5立方四绳抓斗、
U119重型2立方四绳抓斗、U120重型2立方四绳抓斗、
U123中型3立方四绳抓斗、U124中型3立方四绳抓斗、
U127轻型5立方四绳抓斗、7322特重型1.5立方四绳抓斗、
T30中型3立方四绳抓斗、U56轻型9立方四绳抓斗、
U129超重2.5立方四绳抓斗、U130超重2.5立方四绳抓斗、
U133重3.2立方四绳抓斗、U134重3.2立方四绳抓斗、
U137中型4.8立方四绳抓斗、U138中型4.8立方四绳抓斗、
U141轻型8立方四绳抓斗、U143超重型3立方四绳抓斗、
U144超重型3立方四绳抓斗、U147重型4立方四绳抓斗、
148重型4立方四绳抓斗、U151中型6立方四绳抓斗、
U152中型6立方四绳抓斗、U155轻型10立方四绳抓斗、
ZT1-422重型4立方四绳抓斗、
使用维护事项
1、使用时，先去掉抓斗上的固定块使抓斗能开闭自如；
2、检查各油孔部位并将黄油注满；
3、检查各联接部位是否松劲，或松了，须先拧紧；
4、操作前将钢丝绳调整，使抓斗处于自由的平衡状态；
5、各种类型抓斗，适合抓取物料简介：
①轻型：例如U3、U47等型号，适合抓各种煤及煤粉、煤灰粉状熟石灰、高炉渣等；
②中型：例如U2、U45、U50、U63等型号，适合抓锰矿、铜精矿、锌精矿、铁、铅、锌烧结块、炉渣、砂、石灰、碎石等；
③重型：例如U1、U43、U48等型号，适合抓铁矿、镁矿、铜矿、铅精矿、白云石、块状熟石灰等。
容积6立方，类型中型，物料比重＞1-1.7t/m³，抓取料重6-10.02t，5倍滑轮倍率，开闭绳数2，支持绳数2，钢丝绳直径φ28mm，滑轮直径φ700mm，抓斗自重10.287t，配20t天车，抓斗总高5055mm，斗部长*宽*高=3200*2288*1160mm，最大张开尺寸4720mm，带齿四绳抓斗
四绳抓斗型号
U1重型1立方四绳抓斗、U2中型1.5立方四绳抓斗、
U3轻型2.5立方四绳抓斗、U27中型2立方四绳抓斗、
U21轻型2.5立方四绳抓斗、U99重型0.5立方四绳抓斗、
U100超重型0.5立方四绳抓斗、Z1重型1立方四绳抓斗、
Z15中型1.5立方四绳抓斗、Z25轻型2.5立方四绳抓斗、
U4重型2立方四绳抓斗、U5中型3立方四绳抓斗、
U6轻型5立方四绳抓斗、U23重型2立方四绳抓斗、
U25中型3立方四绳抓斗、SZ3中型3立方四绳抓斗、
U7重型3立方四绳抓斗、U8中型4.5立方四绳抓斗、
U43重型1立方四绳抓斗、U44重型1立方四绳抓斗、
U45中型1.5立方四绳抓斗、U46中型1.5立方四绳抓斗、
U47轻型3立方四绳抓斗、、U47A轻型2.5立方四绳抓斗、
U67中型1.5立方四绳抓斗、U48重型2立方四绳抓斗、
U48A重型2立方四绳抓斗、U49重型2立方四绳抓斗、
U50中型3立方四绳抓斗、U51中型3立方四绳抓斗、
U52轻型6立方四绳抓斗、U41重型4立方四绳抓斗、
U53重型3立方四绳抓斗、U54重型3立方四绳抓斗、
U55中型4.5立方四绳抓斗、U76中型4.5立方四绳抓斗、
U63中型3立方四绳抓斗、U101超重型0.75立方四绳抓斗、
U102超重型0.75立方四绳抓斗、U105重型1立方四绳抓斗、
U106重型1立方四绳抓斗、U106重型1立方四绳抓斗、
U106重型1立方四绳抓斗、U106重型1立方四绳抓斗、
U106重型1立方四绳抓斗、U109中型1.5立方四绳抓斗、
U110中型1.5立方四绳抓斗、U113轻型2.5立方四绳抓斗、
U115超重型1.5立方四绳抓斗、U116超重型1.5立方四绳抓斗、
U119重型2立方四绳抓斗、U120重型2立方四绳抓斗、
U123中型3立方四绳抓斗、U124中型3立方四绳抓斗、
U127轻型5立方四绳抓斗、7322特重型1.5立方四绳抓斗、
T30中型3立方四绳抓斗、U56轻型9立方四绳抓斗、
U129超重2.5立方四绳抓斗、U130超重2.5立方四绳抓斗、
U133重3.2立方四绳抓斗、U134重3.2立方四绳抓斗、
U137中型4.8立方四绳抓斗、U138中型4.8立方四绳抓斗、
U141轻型8立方四绳抓斗、U143超重型3立方四绳抓斗、
U144超重型3立方四绳抓斗、U147重型4立方四绳抓斗、
148重型4立方四绳抓斗、U151中型6立方四绳抓斗、
U152中型6立方四绳抓斗、U155轻型10立方四绳抓斗、
ZT1-422重型4立方四绳抓斗、
使用维护事项
1、使用时，先去掉抓斗上的固定块使抓斗能开闭自如；
2、检查各油孔部位并将黄油注满；
3、检查各联接部位是否松劲，或松了，须先拧紧；
4、操作前将钢丝绳调整，使抓斗处于自由的平衡状态；
5、各种类型抓斗，适合抓取物料简介：
①轻型：例如U3、U47等型号，适合抓各种煤及煤粉、煤灰粉状熟石灰、高炉渣等；
②中型：例如U2、U45、U50、U63等型号，适合抓锰矿、铜精矿、锌精矿、铁、铅、锌烧结块、炉渣、砂、石灰、碎石等；
③重型：例如U1、U43、U48等型号，适合抓铁矿、镁矿、铜矿、铅精矿、白云石、块状熟石灰等。
“U152中型6立方带齿四绳抓斗，抓取水泥、铁皮等”其他说明
| 抓斗类型 | 抓取物料 | 物料容重量(t/m3) |
| 轻型 | 焦炭,炉渣,谷类,土豆,中块无烟煤石灰,水泥,泥土,砂砾,粘土,碎砖等. | 0.5-1.2 |
| 中型 | 泥煤,大块无烟煤,压实的煤,粘土,石灰石,碎石,食盐,砂砾,砖块,铁矾土,片状氧化铁皮,水泥,水中的砂和砖块等. | ﹥1.2-2.0 |
| 重型 | 石灰石,重粘土,中小块矿石,硬石块,棍柱状氧化铁皮,铁矿石,铅精矿粉等. | ﹥2.0-2.6 |
| 超重型 | 大块铁石,大块锰矿石,沉积结块的铅矿粉等. | 2.-3.3 |
松散物料的堆比重表:
|
物料名称 |
堆比重(t/m3) |
物料名称 |
堆比重(t/m3) |
| 无烟煤(干,小) | 0.7-1.0 | 锌烟尘 | 0.7-1.5 |
| 烟煤 | 0.8 | 黄铁矿烧渣 | 1.7-1.8 |
| 褐煤 | 0.6-0.8 | 铅锌团矿 | 1.3-1.8 |
| 泥煤 | 0.29-0.5 | 黄铁矿球团矿 | 1.2-1.4 |
| 泥煤(湿) | 0.55-0.65 | 平炉渣(粗) | 0.6-1.0 |
| 木碳 | 0.2-0.4 | 铅锌水碎渣(湿) | 1.5-1.6 |
| 无烟煤粉 | 0.4-0.7 | 煤灰 | 0.70 |
| 粉状石黑 | 0.45 | 粗砂(干) | 1.4-1.9 |
| 磁铁矿 | 2.5-3.5 | 细沙(湿) | 1.4-1.65 |
| 亦铁矿 | 2.0-2.8 | 细沙(湿) | 1.8-2.1 |
| 褐铁矿 | 1.2-2.1 | 造型砂 | 0.8-1.3 |
| 硫铁矿(块) | 石灰石(大块) | 1.6-2.0 | |
| 锰矿 | 1.7-1.9 | 石灰石(中块) | 1.2-1.5 |
| 镁砂(块) | 2.2-2.5 | 石灰石(小块) | 1.2-1.5 |
| 粉状镁砂 | 2.1-2.2 | 生石灰 | 1.7-1.8 |
| 铜矿 | 1.7-2.1 | 碎石 | 1.32-2.0 |
| 铜精矿 | 1.3-1.8 | 白云石(块) | 1.2-2.0 |
| 铅精矿 | 1.9-2.4 | 碎白云石 | 1.8-1.9 |
| 锌精矿 | 1.3-1.7 | 砾石 | 1.5-1.9 |
| 铅锌矿 | 1.3-2.4 | 粘土(小块) | 0.7-1.5 |
| 铁烧结块 | 1.7-2.0 | 粘土(湿) | 1.7 |
| 碎烧结块 | 1.4-1.6 | 水泥 | 0.9-1.7 |
| 铅烧结块 | 1.8-2.2 | 熟石灰(粉) | 0.5 |
| 铅锌烧结块 | 1.6-2.0 | 熟石灰 | 2.0 |
