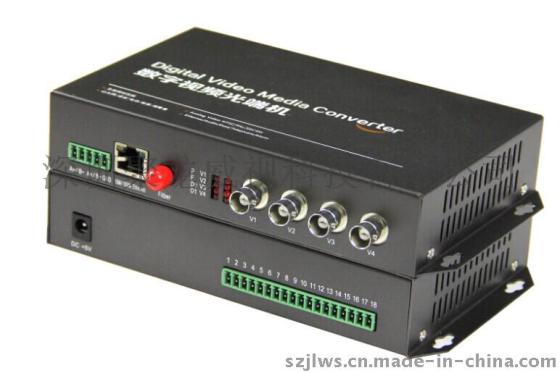

“聚龙威视 2路多功能 光端机”参数说明
| 光纤数： | 单纤 | 类型： | 数字光端机 |
| 接口类型： | FC/APC | 型号： | Jl-2V1D1A1K1E1H-T/R |
| 规格： | 视频+数据+音频+开关量+以太网+电话 | 商标： | 聚龙威视 |
| 包装： | 纸盒 | 产量： | 10000 |
“聚龙威视 2路多功能 光端机”详细介绍
产品描述
JL-2V1D1A1K1E1H-T/R是一款前端（发射机）将2路模拟视频及多路音频、数据、电话、以太网、开关量等信号转换成光信号，中间信号用光纤进行传输，后端（接收机）将光信号还原成2路模拟视频及多路音频、数据、电话语音、以太网、开关量等信号的光纤传输产品。
产品详情
视频通道数目：2路模拟视频信号输入、输出
光纤接口类型：FC/APC（默认）可选配SC/ST
光纤类型：支持单模、多模
传输距离： 20KM
光纤数目：单芯光纤
视频接口形式：BNC
视频带宽：8MHz
设备电源：外置5V/2A
基本说明
产品名称：多功能光端机
产品型号：JL-2V1D1A1K1E1H-T/R
产品品牌：聚龙威视
品质保证：工业级、三年保修
产品外观：桌面式、铁壳
产品特点
专用ASIC集成设计及高速DSP技术
自动兼容PAL、NTSC、SECAM视频制式
自适应技术，无需任何现场的电、光调节
无模拟调频、调相、调幅光端机的交调干扰
透明支持任何高分辩率视频信号
技术参数
视频特性
视频通道数目2路视频信号输入、输出
视频接口形式BNC
视频带宽8MHz
微分增益10%-90%APL DG <0.5%( 典型值)
微分相位10%-90%APL DP <0.4°( 典型值)
视频加权信噪比S/N ≥ 70dB （最大光学链路损耗时）
视频输入/ 输出电压1VP - P(峰- 峰值)
视频输入/ 输出阻抗75 Ω(不平衡)
音频信号方向正向、反向或双向音频
接口端子工业接线端子或莲花接头
输入/输出电平典型 0dBm
音频输入/输出阻抗 600Ω(平衡/不平衡) 音频输入/输出
电压2VP-P(峰-峰值)
音频带宽20Hz～20kHz
采样速率58.6K
非线性失真系数≤ 1 %
音频信噪比(加权)S/N≥85dB
数据通道数目1路反向数据或1路半双工双向数据输入、输出
控制设备控制键盘、PZT云台解码器、矩阵控制设备、RS485工业串口设备
接口信号RS-485 (2 线制),反向、正向、双向信号
码速率0～256Kbps
误码率≤ 10-9
接口端子2P 工业接线端子
电话通道：2
振铃电压：75V
振铃频率：25HZ
阻抗: 600Ω
插入损耗:-3±0.75dB
频率特性:300～ 3400Hz(-0.6～+3dB)
串音衰耗:≥65dB
物理接口:RJ11
开关量特性
物理接口端子工业接线端子（报警、开关量、远程控制接口）
报警、开关量输入信号任意有源或无源报警、开关量输入，支持无源开关、按钮报警
开关量输出信号任意有源或无源报警、开关量输出，支持继电器触点输出
外接电流处于低压小电流，大电流大电压示可用（1A/12V以上）
以太网特性
数据通道数目1路10/100M输入、输出
接口速率：10/100Mbit/s 自适应 ，默认为 100MBPS 工作状态
接口形式非屏蔽超 5 类 RJ-45 座
支持协议IEEE 802.3U 100Base-TX ，10/100M 以太网标准
通讯工作方式全双工或半双工
售后服务
感谢您选购本公司光端机产品，本产品严格按照ISO9001国家质量体系标准进行质量控制。主板质保三年、光模块保一年、电源保一年，自购买之日起三年内产品出现非人为损坏故障由本公司负责免费维修。

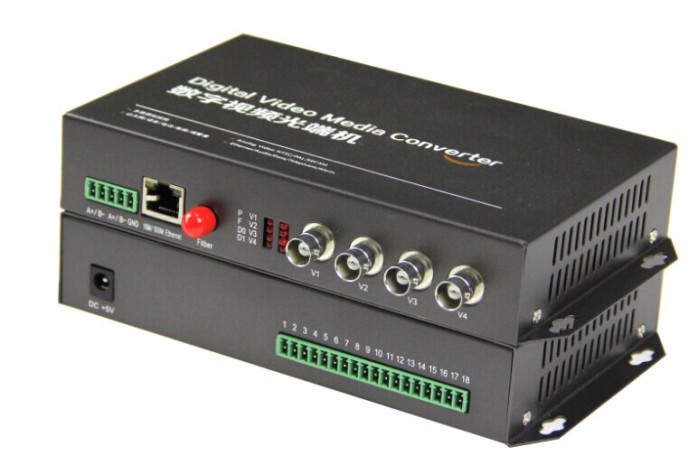

产品图片
