一、产品概述

  KS-TN702手机竖屏旋转器是一款高性能的手机同屏旋转器，内部采用高速图片处理芯片，其主要功能是将手机图像内容实时、同步的显示到高清竖屏显示单元上。 KS-TN702也可以输入多信号信号，对各种格式的信号进行格式转换及倍线处理成1920*1080@60Hz的HDMI信号输出，并可设置对所有信号都进行90、180、270度旋转。

二、功能详述

1、输入信号

支持1路VGA、2路DP（DisplayPort）、4路HDMI（兼容MHL）、1路Audio(绑定VGA信号)信号输入，输入信号最高可以支持1920*1200@60HZ,并向下兼容。

2、手机MHL输入功能

产品3路HDMI端口直接支持MHL信号输入，通过MHL转HDMI连接线连接手机，可以直接显示手机输出的图像，实现该功能需要手机支持MHL功能。

3、输出信号

1路HDMI和1路Audio立体声音频输出，输出分辨率支持1920x1080@60Hz可选；

4、切换功能

通过遥控器、机箱按键、控制软件或者中控可以切换任何一个输入信号转换成HDMI信号输出至显示单元，并实现影、音同步切换；

5、倍线功能

不同分辨率、不同刷新率以及VGA、DP、HDMI、MHL不同格式的信号，通过设备倍线功能转换固定的HDMI信号和固定的分辨率输出，输出分辨率1920x1080@60Hz可选；

6、图像旋转功能

通过红外遥控、机箱按键实现图像90度、180度、270度旋转，用于某些需要图像旋转的特定场所，如下图所示：

7、手机竖屏同屏显示功能

不同智能手机通过不同的连接方式连接至手机竖屏同屏器实现竖屏同步显示智能手机画面，主要通过以下三种方式进行连接：

7.1、支持MHL功能的安卓智能手机:

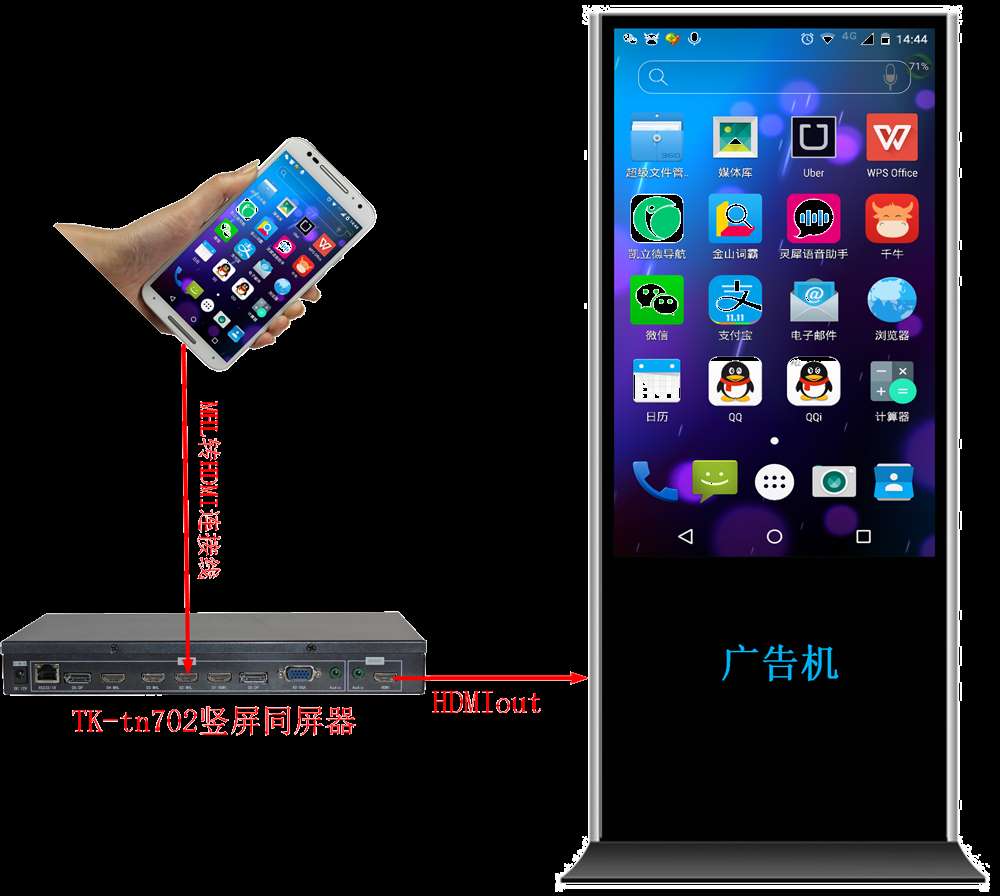

通过一条普通的MHL转HDMI连接线连接至设备MHL输入口，再通过菜单设置即可实现手机竖屏图像与显示器同步显示，如下图：

7．2、Iphone5、Iphone6手机：

通过一条普通的Lightning转HDMI转换器加一条HDMI线连接至设备HDMI输入口，再通过菜单设置即可实现手机竖屏图像与显示器同步显示，连接示意图参考本文档后面拓朴图。

7．3、带投射屏幕的智能手机:

目前Android手机4.2及以上版本、Iphone5、Iphone6均支持此功能，只需要增加一个普通的手机同屏器与我们设备进行连接，配置后即可竖屏显示手机界面及其它内容，连接示意图参考本文档后面拓朴图。
