“快视电子KS-1S 投影机画面弧形校正器，支持任意点校正，任意点压缩，可实现球形，弧形，不等边行，波浪形，桶型，扇形等”参数说明
| 是否有现货： | 是 | 品牌： | KS |
| 电源： | DC 12V 2.0A | 类型： | 投影机画面校正器 |
| 机身尺寸： | 260mm x 140mmX30mm | 视频输出形式： | 1路HDMI输出，1路VGA |
| 重量： | 大约0.9KG | 型号： | KS-1S |
“快视电子KS-1S 投影机画面弧形校正器，支持任意点校正，任意点压缩，可实现球形，弧形，不等边行，波浪形，桶型，扇形等”详细介绍
KS-1S高清画面几何校正器
一、简述
随着视频工程个性化的需求越来越多，近年来使用弧形投影幕的项目也呈现大幅上升的趋势。在以往用户使用单台投影机投射弧形投影幕时，往往会使用边缘融合处理器来对图像进行曲面矫正。这样不仅使项目增加了高昂的设备成本，而且用户很难掌握边缘融合处理器其复杂的调试方法。
快视电子为顺应市场需求，特推出KS-1S投影机曲面校正器。KS-1S的主要功能是针对单台投影机投射弧形幕进行曲面矫正，使视频图像能够恰到好处的完全显示到弧形投影幕里面，显示一个完美的视频图像。
KS-1S图像校正器除应用在投影机的弧形矫正外，同样也可以使用在液晶异形拼接上。通过KS-1S图像校正器，可以设定成为多种不同的图像拼接形状，产生非常炫的视觉效果。
二、主要功能
★、支持1路HDMI(支持HDCP1.3)、1路VGA、1路DVI信号输入；
★、1路HDMI(兼容DVI1.0)、1路VGA、1路HDBaset同步输出，HDBaset为定制接口，非标配；
★、多点网格式多点矫正功能，支持任意点jiaozhen；
★、支持内弧投影幕、外弧投影幕、球形幕、外弧圆柱以及各种异形投影幕；
★、同时可用于液晶的异形拼接，设置产生各种超炫异形拼接效果；
★、采用RJ45网络控制，电脑和设备通过RJ45线连接或者通过局域网络均可控制机器；
三、产品介绍
1、信号接口
☆、1路HDMI、1路VGA、1路DVI信号输入；
☆、1路HDMI、1路VGA、1路HDBaset（定制功能，非标配）同步输出；
☆、1个TCP/IP接口，用于调试弧形校正器；
2、兼容分辨率
☆、输入分辨率支持640x480至1920x1200自动识别；
☆、输出分辨率1920x1080, 1280x720, 1024x768, 1280x800, 1280x1024, 1366x768, 1400x1050, 1440x900, 1600x900, 1600x1200, 1680x1050,1920x1200分辨率；

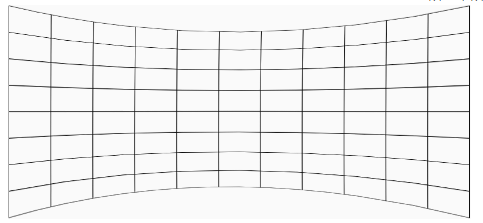

3、网络式多点校正功能KS-1S弧形校正器通过可视化的操作界面可对图像进行 任意点网格式矫正，矫正效果远优于普通9点弧形校正器，如下图：
4、控制方式 KS-1S弧形校正器可通过TCP-IP控制，只需要一条普通的网线连接电脑与弧形校正器，设定IP后即可对弧形校正器进行操作和调试，简单易用。
四、KS-1S的应用：
1、投影机内弧校正最常用的使用方式为投影机投射内弧投影幕，通过弧形校正器把溢出弧形投影幕部分的图像压缩至投影幕内，使整个图像恰到好处的显示到弧形幕内，如下图所示：
校正前
校正后
2、其它各种投影异形校正3、针对液晶拼接各种特效（如以下3x3拼接）
随着视频工程个性化的需求越来越多，近年来使用弧形投影幕的项目也呈现大幅上升的趋势。在以往用户使用单台投影机投射弧形投影幕时，往往会使用边缘融合处理器来对图像进行曲面矫正。这样不仅使项目增加了高昂的设备成本，而且用户很难掌握边缘融合处理器其复杂的调试方法。
快视电子为顺应市场需求，特推出KS-1S投影机曲面校正器。KS-1S的主要功能是针对单台投影机投射弧形幕进行曲面矫正，使视频图像能够恰到好处的完全显示到弧形投影幕里面，显示一个完美的视频图像。
KS-1S图像校正器除应用在投影机的弧形矫正外，同样也可以使用在液晶异形拼接上。通过KS-1S图像校正器，可以设定成为多种不同的图像拼接形状，产生非常炫的视觉效果。
二、主要功能
★、支持1路HDMI(支持HDCP1.3)、1路VGA、1路DVI信号输入；
★、1路HDMI(兼容DVI1.0)、1路VGA、1路HDBaset同步输出，HDBaset为定制接口，非标配；
★、多点网格式多点矫正功能，支持任意点jiaozhen；
★、支持内弧投影幕、外弧投影幕、球形幕、外弧圆柱以及各种异形投影幕；
★、同时可用于液晶的异形拼接，设置产生各种超炫异形拼接效果；
★、采用RJ45网络控制，电脑和设备通过RJ45线连接或者通过局域网络均可控制机器；
三、产品介绍
1、信号接口
☆、1路HDMI、1路VGA、1路DVI信号输入；
☆、1路HDMI、1路VGA、1路HDBaset（定制功能，非标配）同步输出；
☆、1个TCP/IP接口，用于调试弧形校正器；
2、兼容分辨率
☆、输入分辨率支持640x480至1920x1200自动识别；
☆、输出分辨率1920x1080, 1280x720, 1024x768, 1280x800, 1280x1024, 1366x768, 1400x1050, 1440x900, 1600x900, 1600x1200, 1680x1050,1920x1200分辨率；
3、网络式多点校正功能KS-1S弧形校正器通过可视化的操作界面可对图像进行 任意点网格式矫正，矫正效果远优于普通9点弧形校正器，如下图：
4、控制方式 KS-1S弧形校正器可通过TCP-IP控制，只需要一条普通的网线连接电脑与弧形校正器，设定IP后即可对弧形校正器进行操作和调试，简单易用。
四、KS-1S的应用：
1、投影机内弧校正最常用的使用方式为投影机投射内弧投影幕，通过弧形校正器把溢出弧形投影幕部分的图像压缩至投影幕内，使整个图像恰到好处的显示到弧形幕内，如下图所示：
校正前 校正后2、其它各种投影异形校正3、针对液晶拼接各种特效（如以下3x3拼接）
技术参数：
| 型号系列 | KS-1S投影几何校正器 |
| 输入信号 | 1路VGA、1路HDMI、1路DVI； |
| 输出信号 | 1路HDMI输出，1路VGA,1路HDBaset(定制)； |
| 输入分辨率 | 640x480至1920x1200自动识别 |
| 输出分辨率 | 1920x1080,1280x720,1024x768,1280x800,1280x1024,1366x768,1400x1050,1440x900,1600x900,1600x1200,1680x1050,1920x1200 |
| 校正方式 | 网格式任意点矫正； |
| 操作方式 | 局域网络IP控制； |
| 功耗 | 15W |
| 供电 | DC 12V 2.0A |
| 工作温度 | 0-60摄氏度 |
| 工作湿度 | 15-85% |
| 机箱尺寸 | 260mm(长) x 140mm(深) x 30mm(高) |
| 重量 | 大约0.9KG |

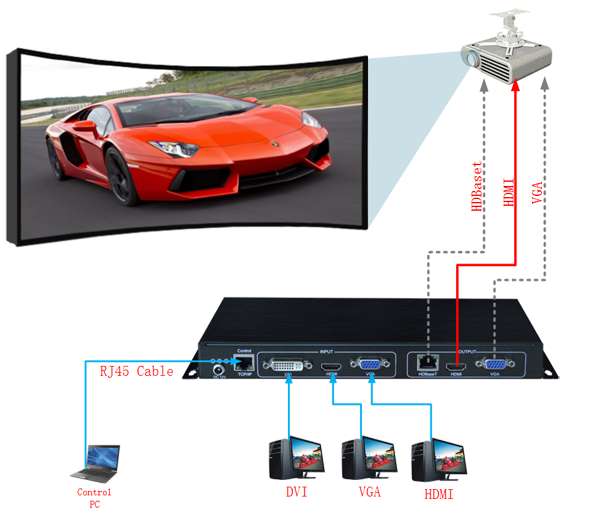

系统拓扑图：
